Service complet

La salle peut avoir plusieurs (3) configuration

installation no.1 - Enregistrement d'un programme La caméra 1 (monter sur la télé) est installer dans le fond de la salle la deuxième ( petite) caméra derrière la porte (elle sert principalement de «safety»)

installation no.2 - Zoom La caméra 1 (monter sur la télé) est installer dans le fond de la salle la deuxième (petite) caméra (et un micro) fait face à la salle (pour que les participants sur Zoom voit la salle)

installation no.3 - Explore ton centre La caméra 1 est avancée (pour éviter de trop zoomer) la deuxième ( petite) caméra est placé devant au centre

Dans une configuration en cercle les deux micros placés au centre dos à dos sont suffisants pour permettre aux gens sur zone de bien entendre ce qui se dit dans la salle

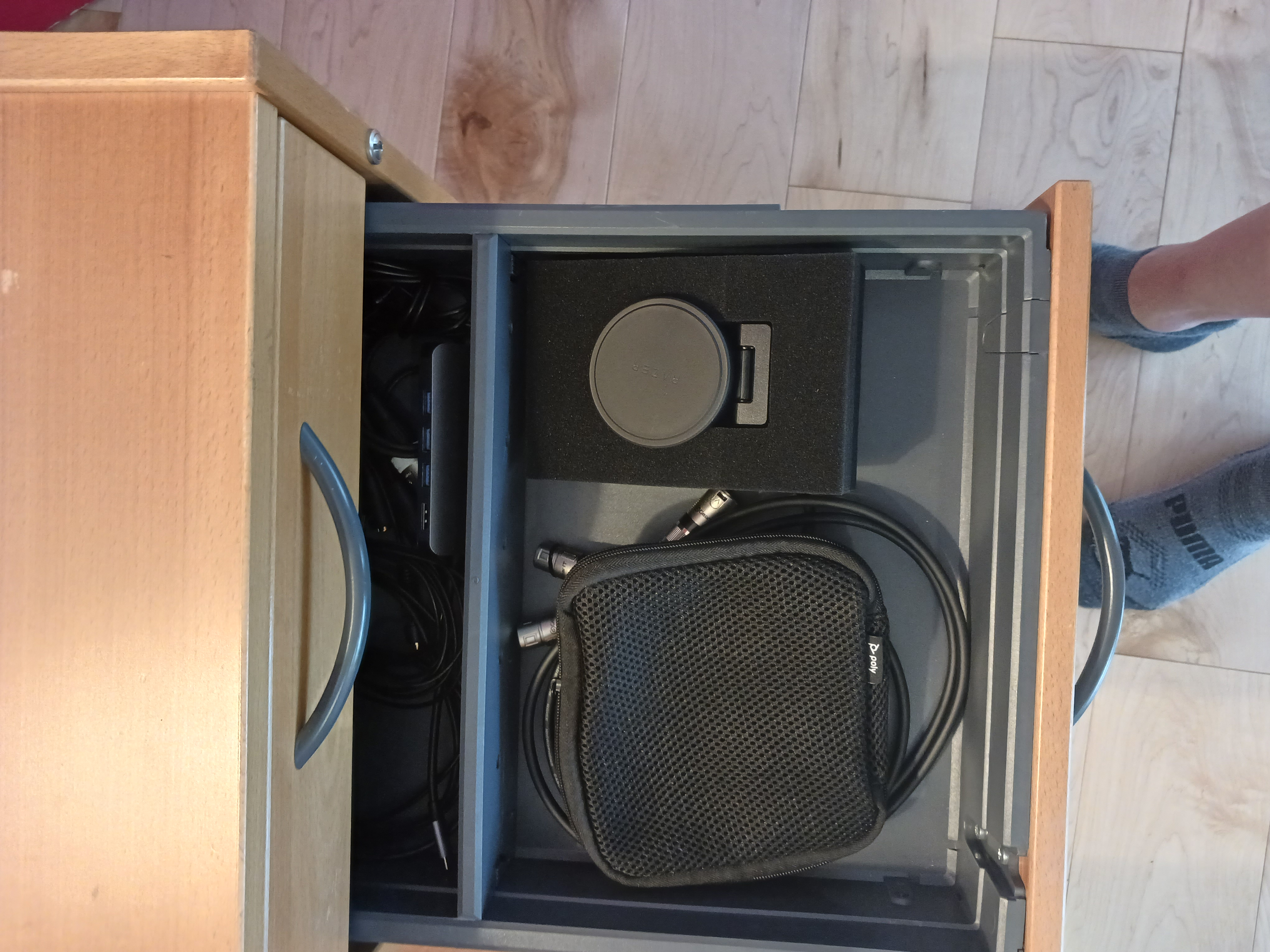

Pour le fillage, il y a un long fils dans le troisième tiroir du petit bureau

On peut brancher les (plus petites) fils l'un dans l'autre pour en faire une rallonge

Opération

pour Explore ton centre :

La petite caméra (2) sert de plan d'ensemble

La caméra 1 (sur la télé) sert au gros plan

Sur la manette :

les boutons 1 et 2 sont des mémoires Faite le plan de l'interviewé tenir le bouton 1 enfoncé 5 secondes

Faite le plan de l'intervieweur tenir le bouton 2 enfoncé 5 secondes

UTILISER LA PETITE CAMÉRA POUR VOUS PERMETTRE DE CHANGER HORS D'ONDES

DU PLAN 1 AU PLAN 2 OU VICE VERSA

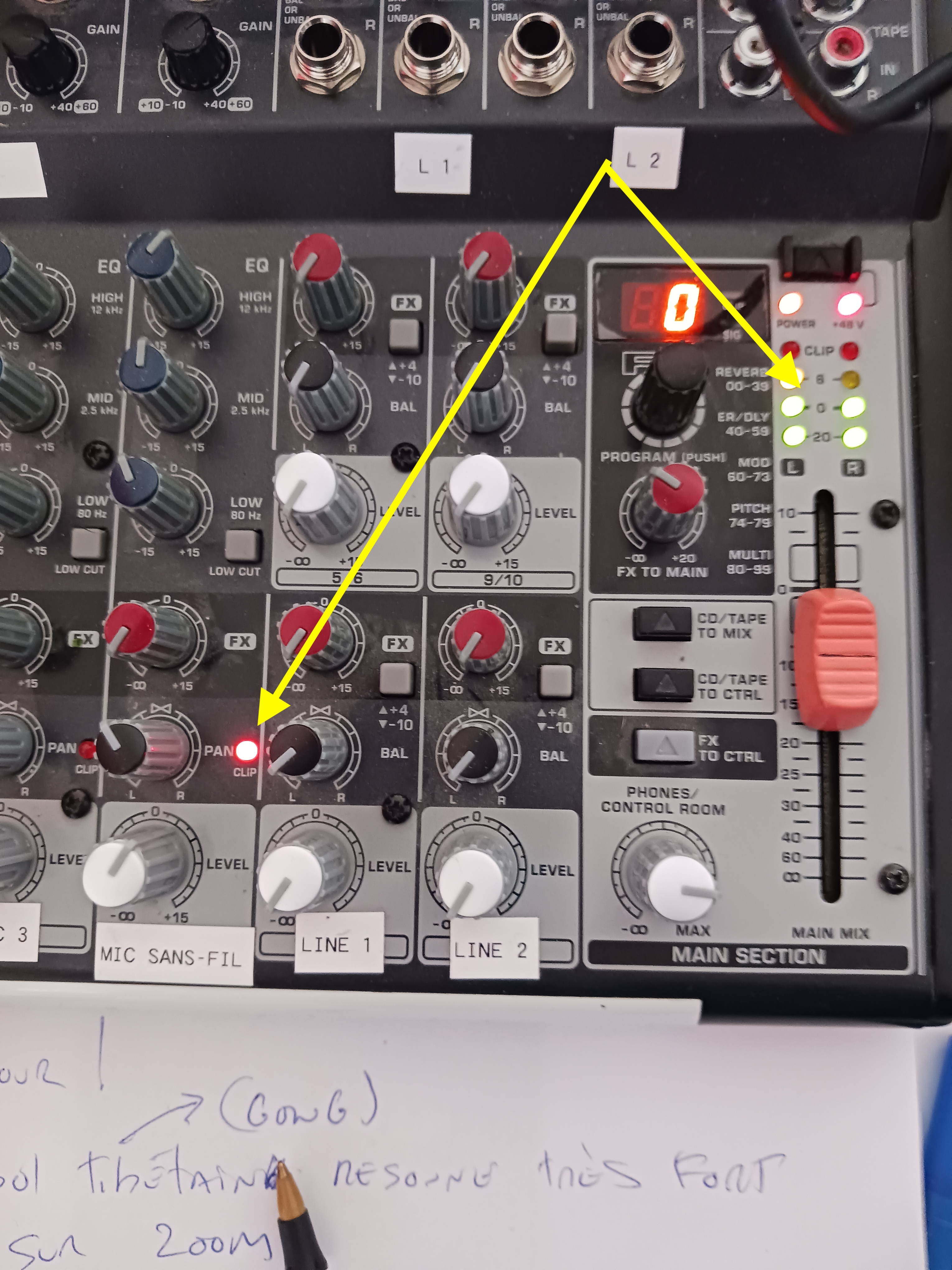

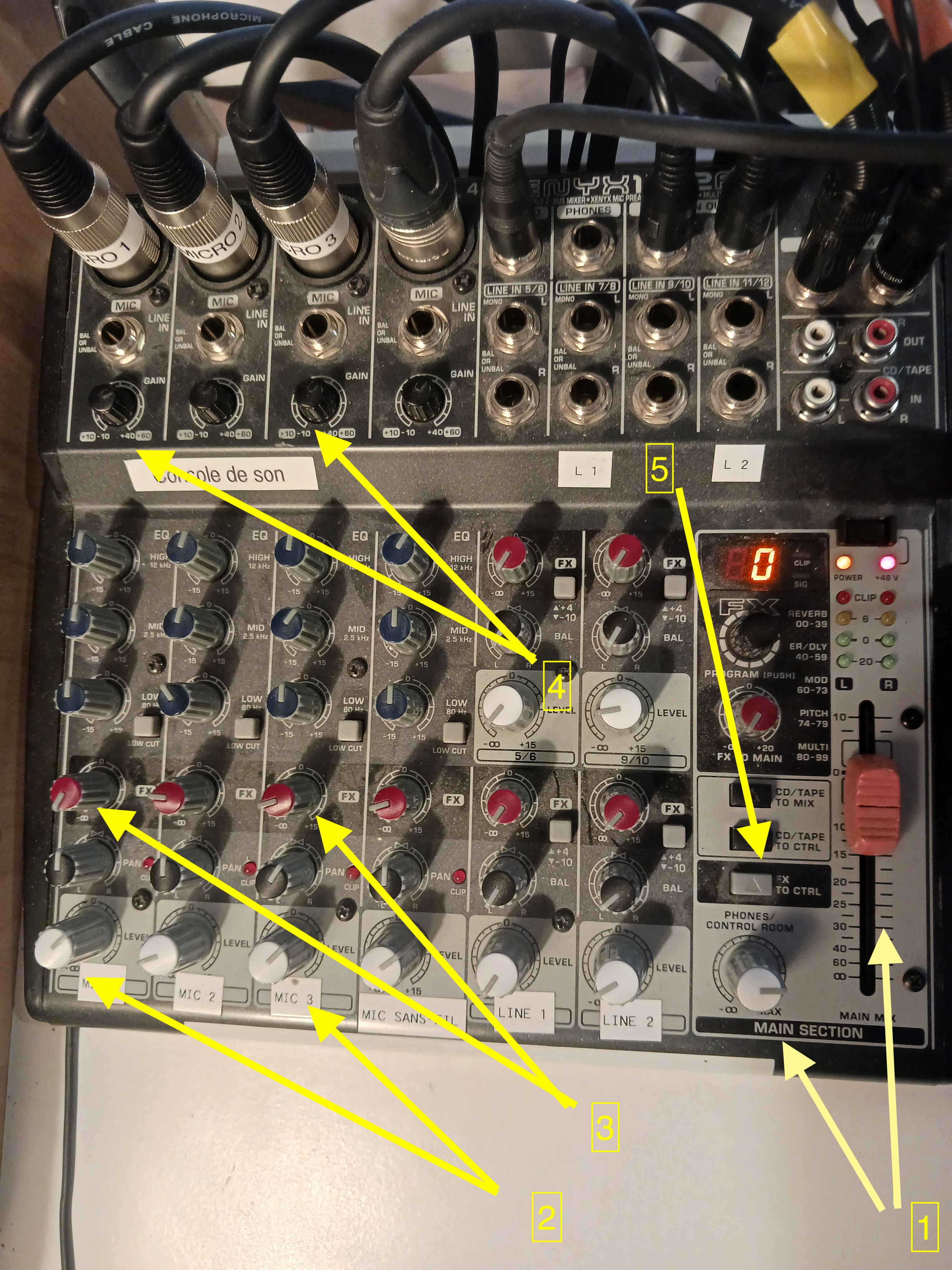

Console de son :

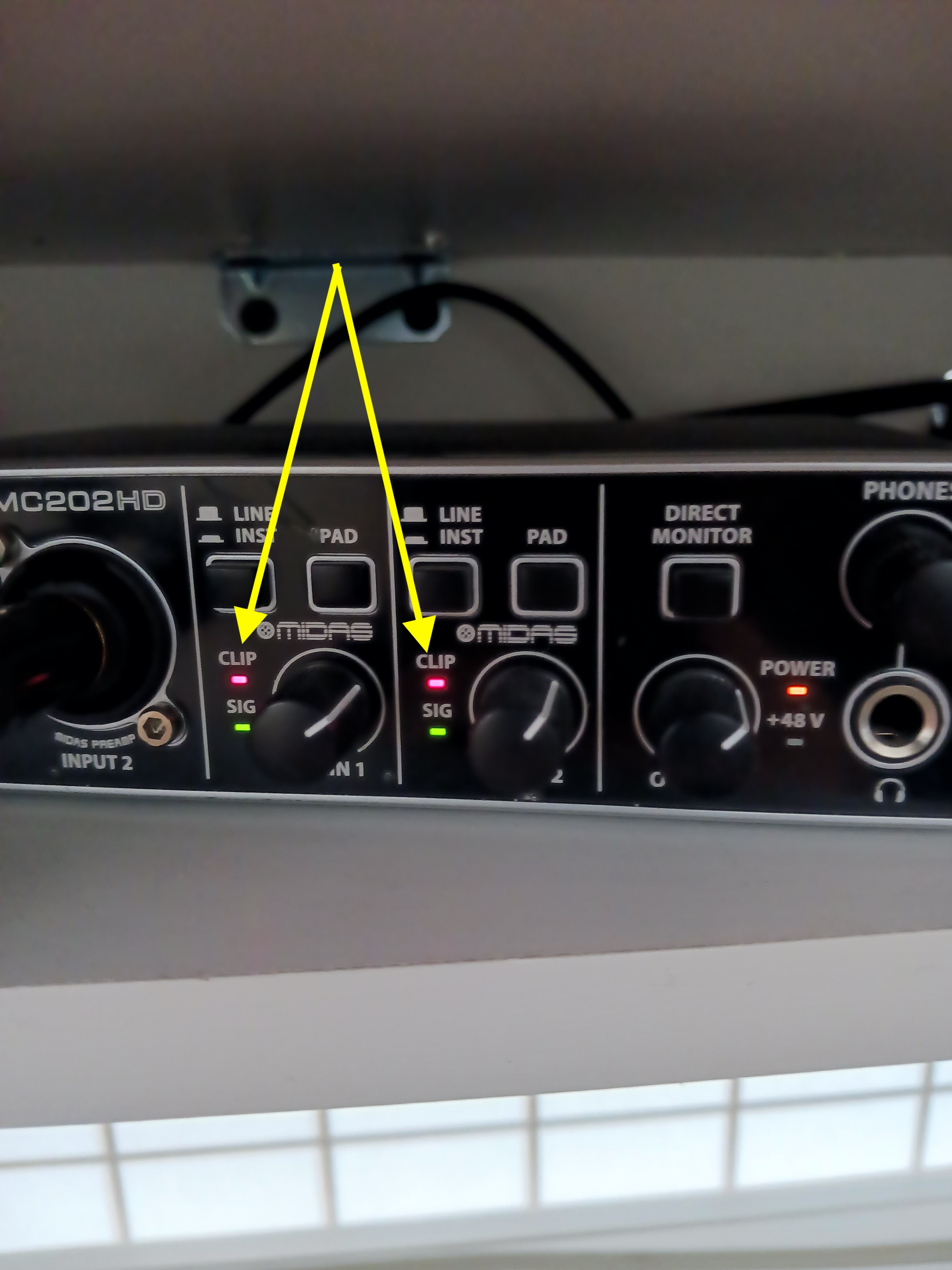

1- Contrôles du volume d'envoi à Zoom (KISO 1)

2- Contrôles individuels du volume d'envoi à Zoom (KISO 1)

3- Contrôles individuels du volume d'envoi au haut parleurs de la salle

4- Contrôles individuels du volume d'entrée des micros (ne pas toucher)

5- S'assurer que le bouton FX to CTRL n'est pas enfoncé

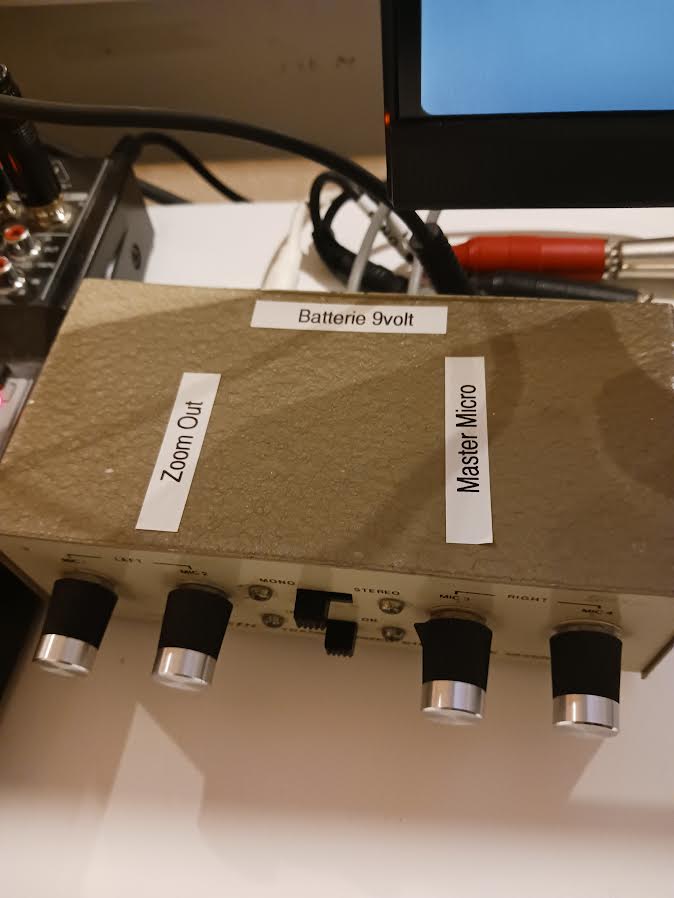

Contrôleur «Master» de son :

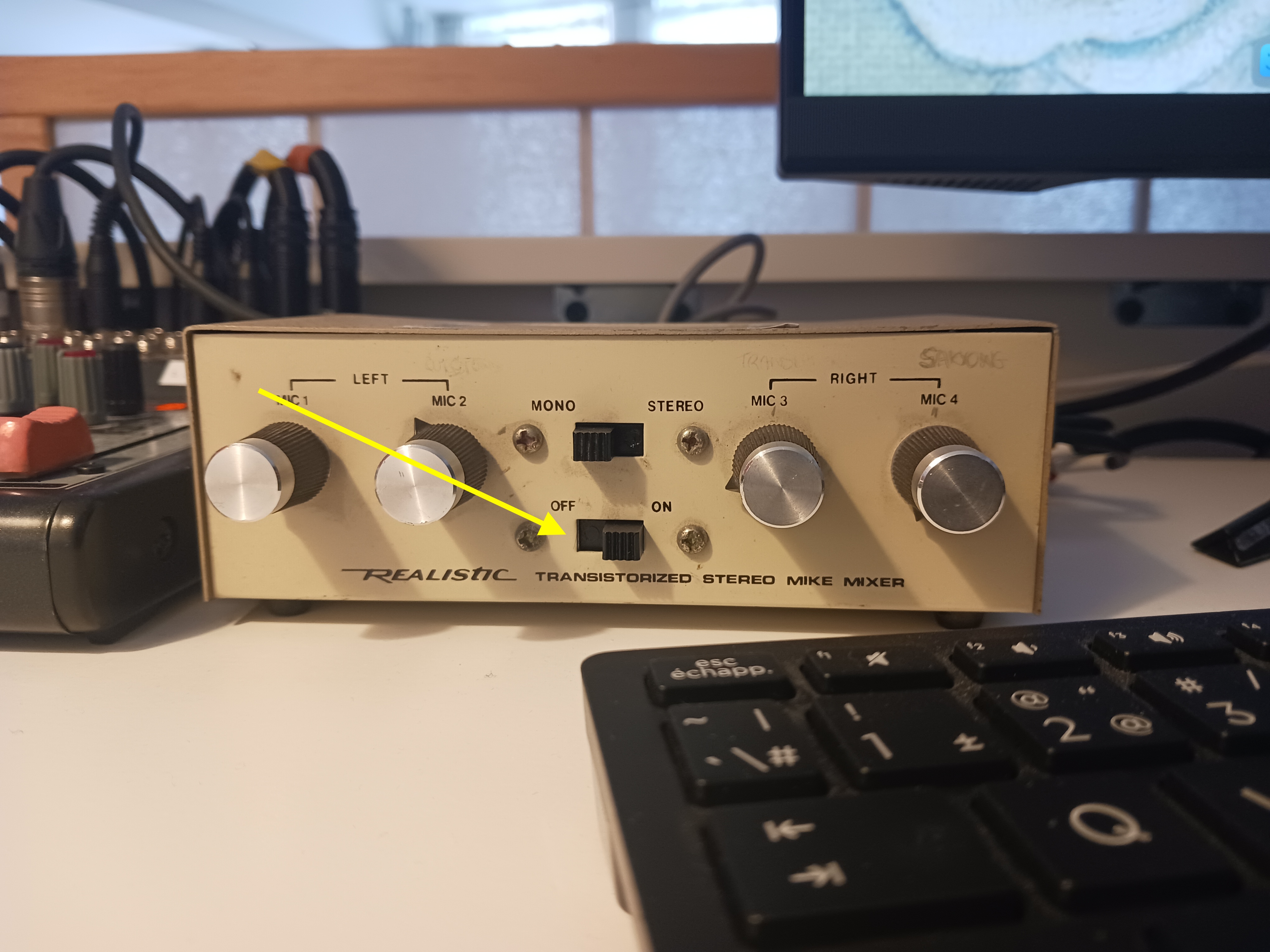

Le mettre à «on» (BIEN s'assurer de l'éteindre à la fin pour préserver la batterie)

Zoom out : Contrôle le volume d'envoi du son de Zoom dans les haut parleurs de la salle

Master Micro : Contrôle (master) du volume d'envoi des micros dans la salle

nb : s'assurer périodiquement que la batterie 9 volts est toujours bonne

Problèmes possibles ( aussi à consulter pour une meilleure compréhension du système)

Problèmes possibles : Son

Le son de Zoom ne se rend pas aux haut parleurs de la salle

S'assurer que Contrôleur «Master» de son est bien allumé

et que les volumes Master Micro et Zoom nuit ne soit pas à Zéro

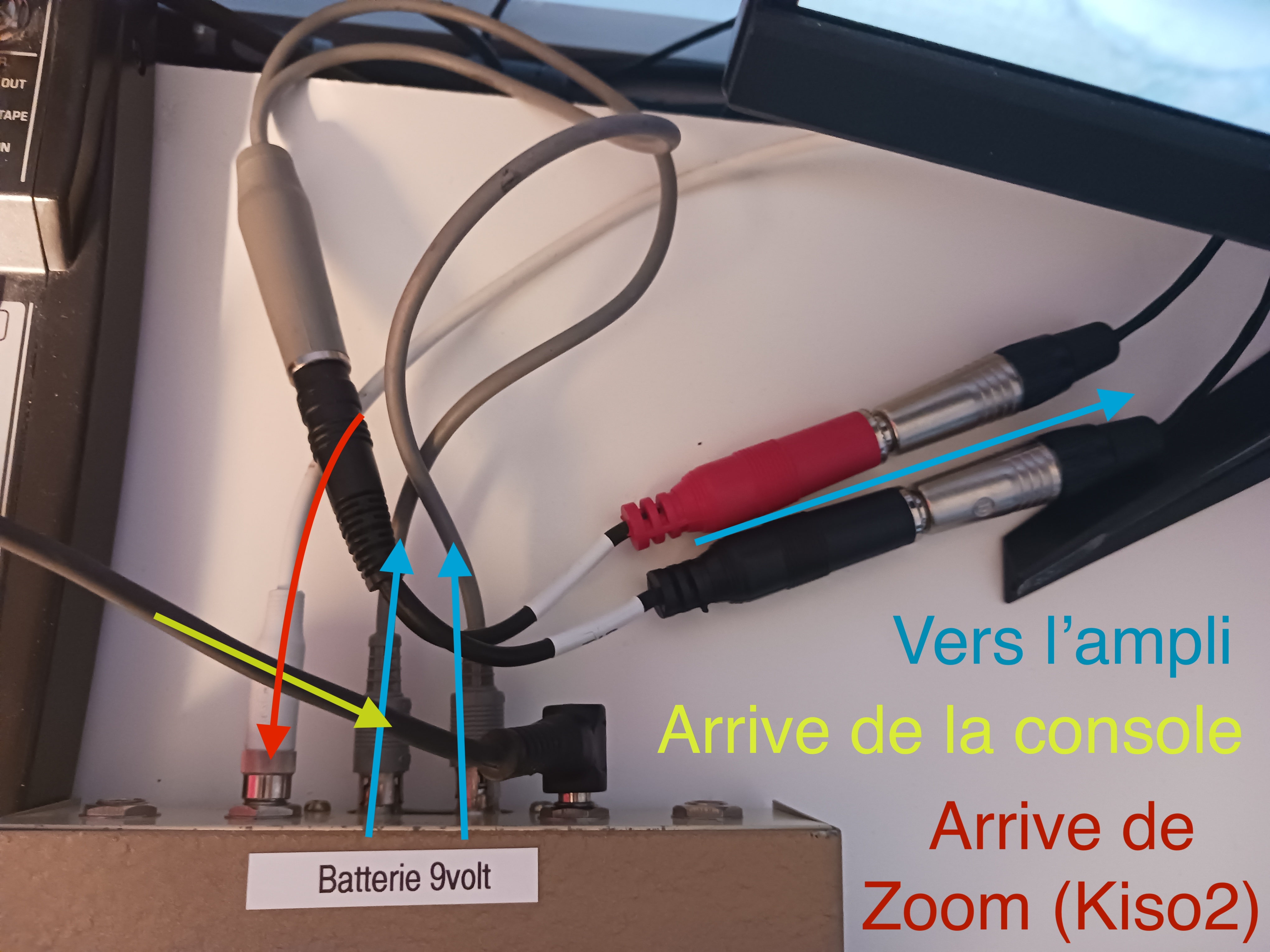

Configuration du fillage du contrôleur «master»

Débrancher le fils d'envoi à l'ampli ( et aux hautparleur)

S'il y a un bruit quand vous taper sur le connecteur c'est que le problème est en amont

Refaire avec le fils qui relie la console au Contrôleur «Master» de son

Vérifier les volumes sur la console de son

Problème avec le Contrôleur «Master» de son :

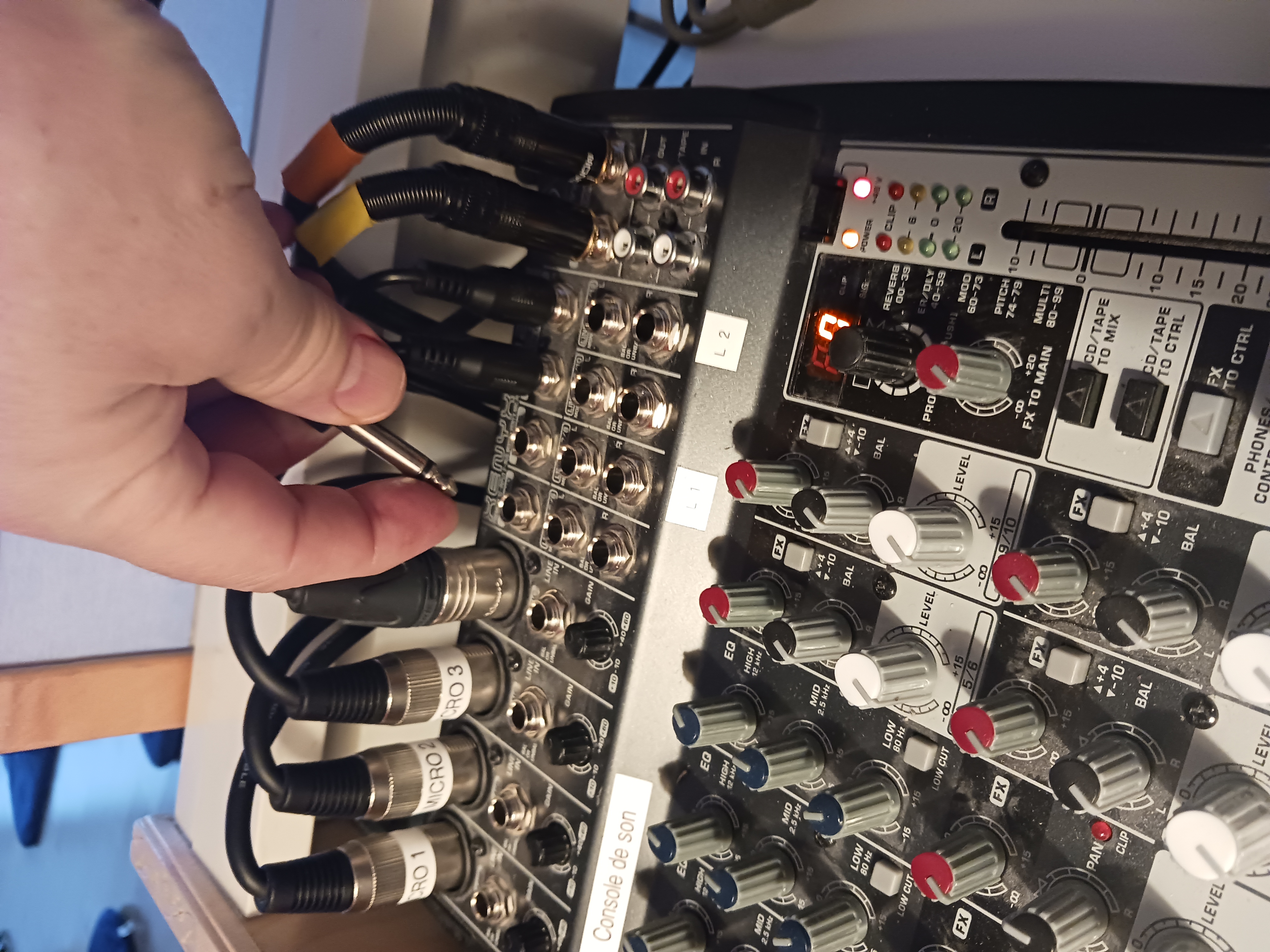

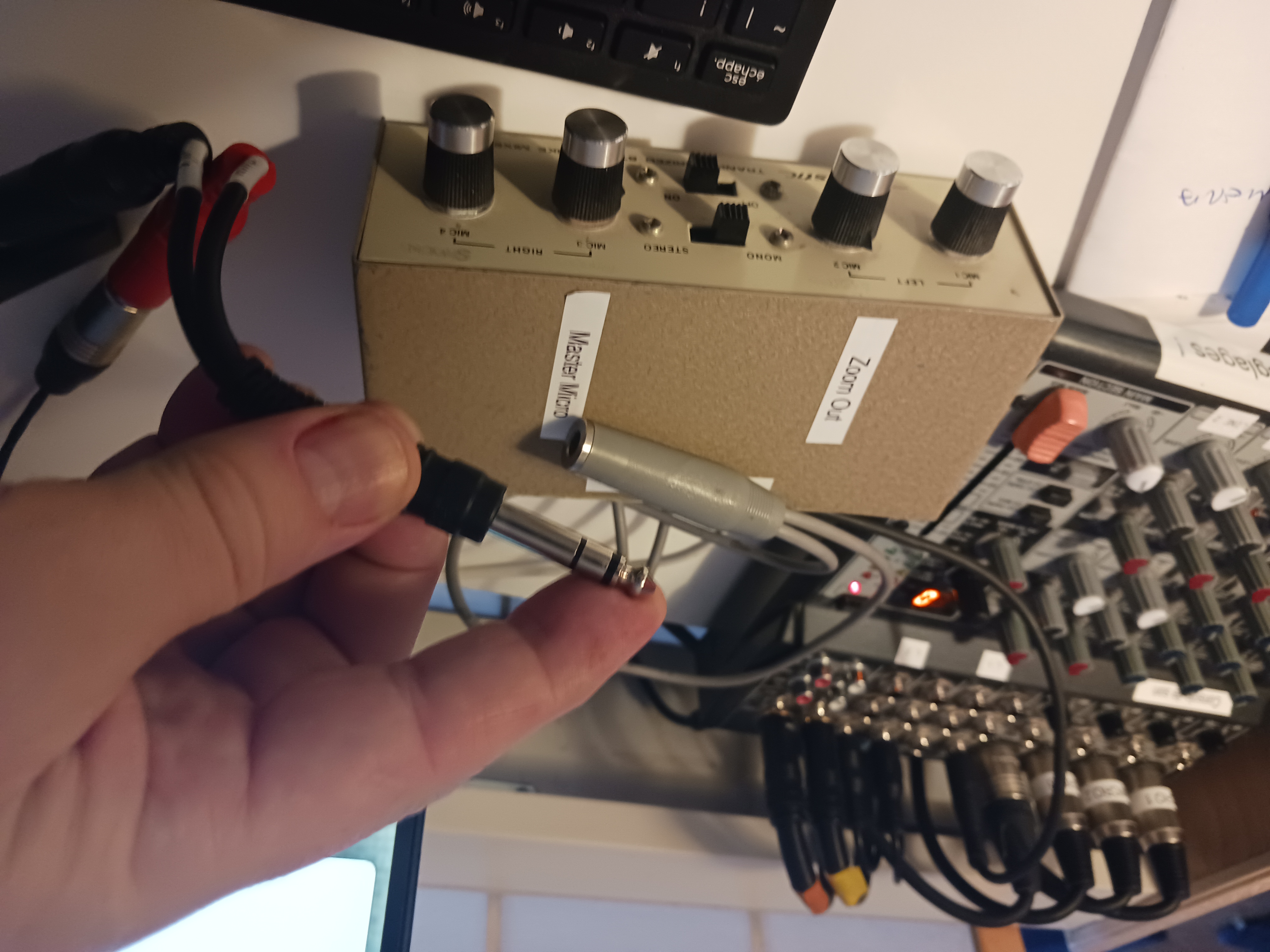

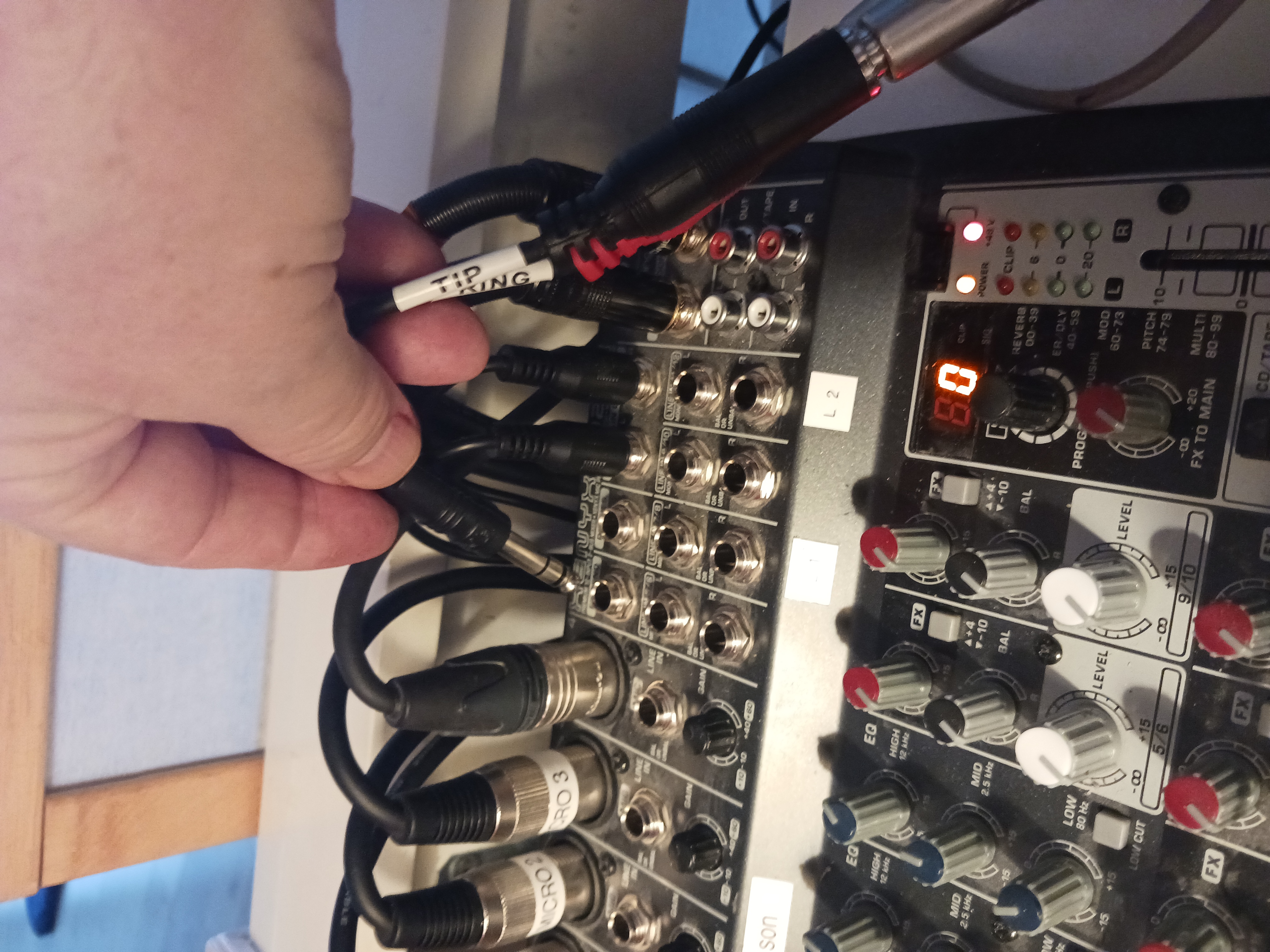

Plan B : Débrancher le fils d'envoi au contrôleur sur la console (FX send)

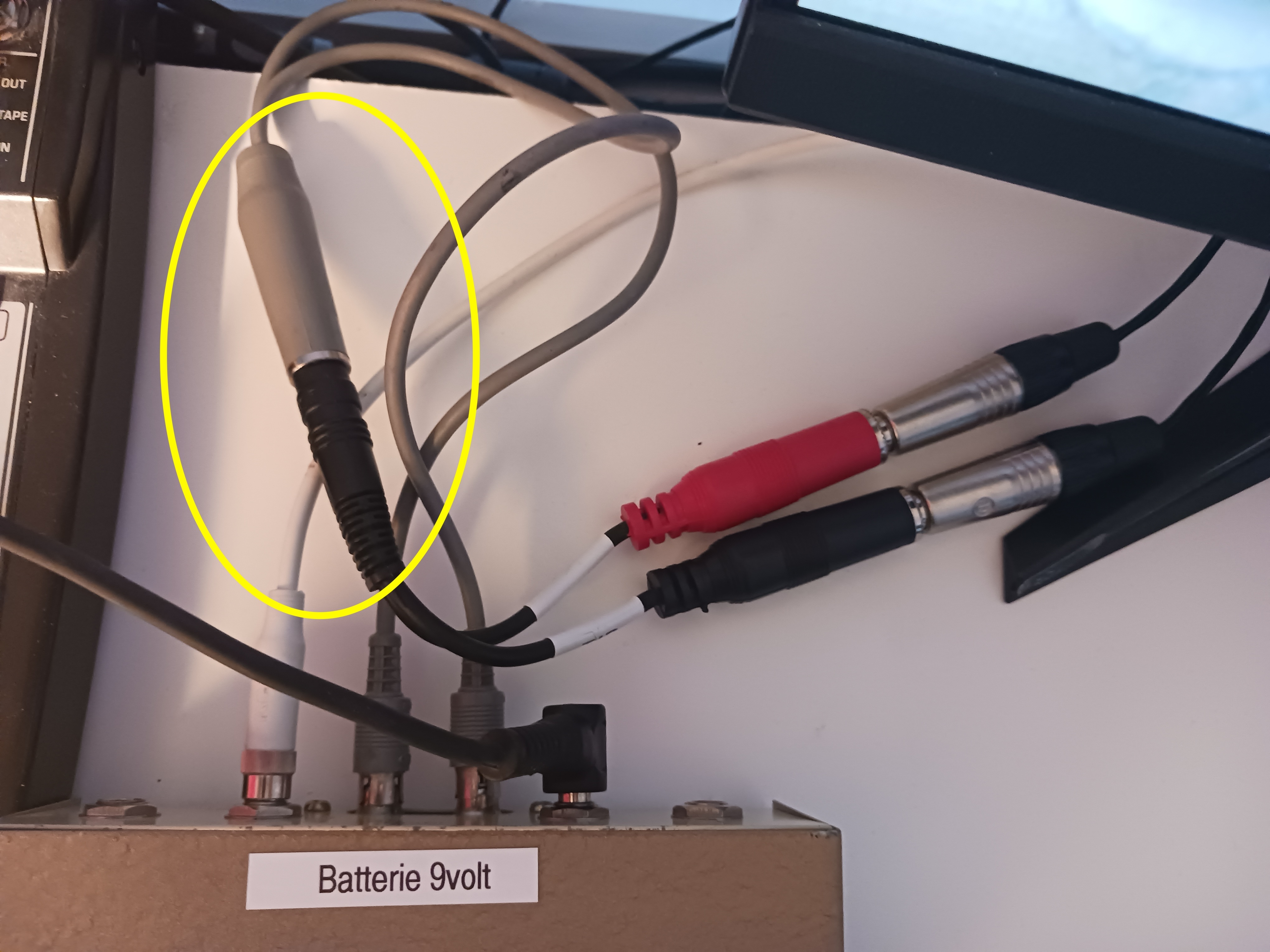

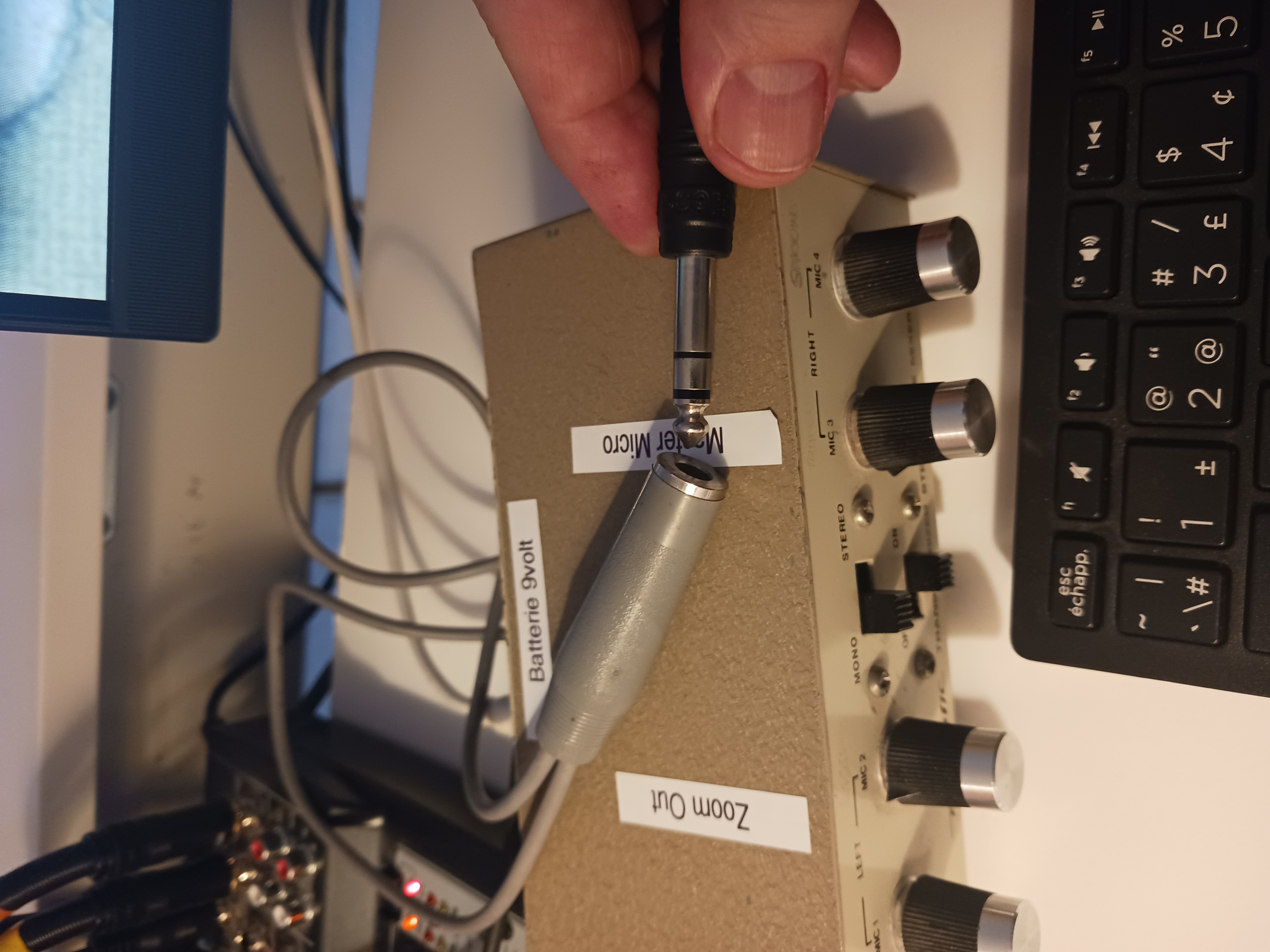

Le remplacer par le fils à l'arrière de la boîte de contrôle batterie 9 volts

Attention brancher de cette façon les contrôles individuels sont très sensibles

2- Plan B

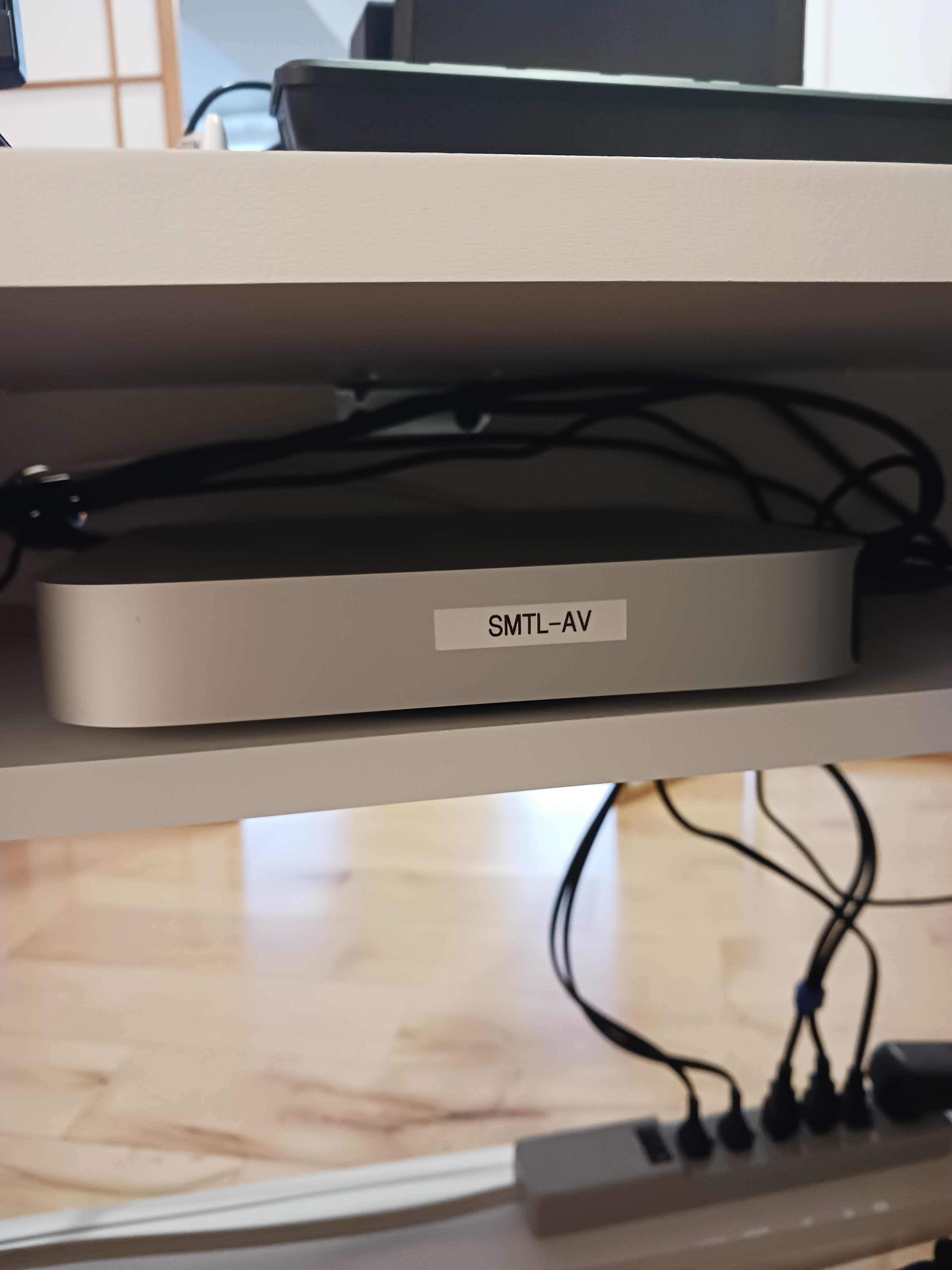

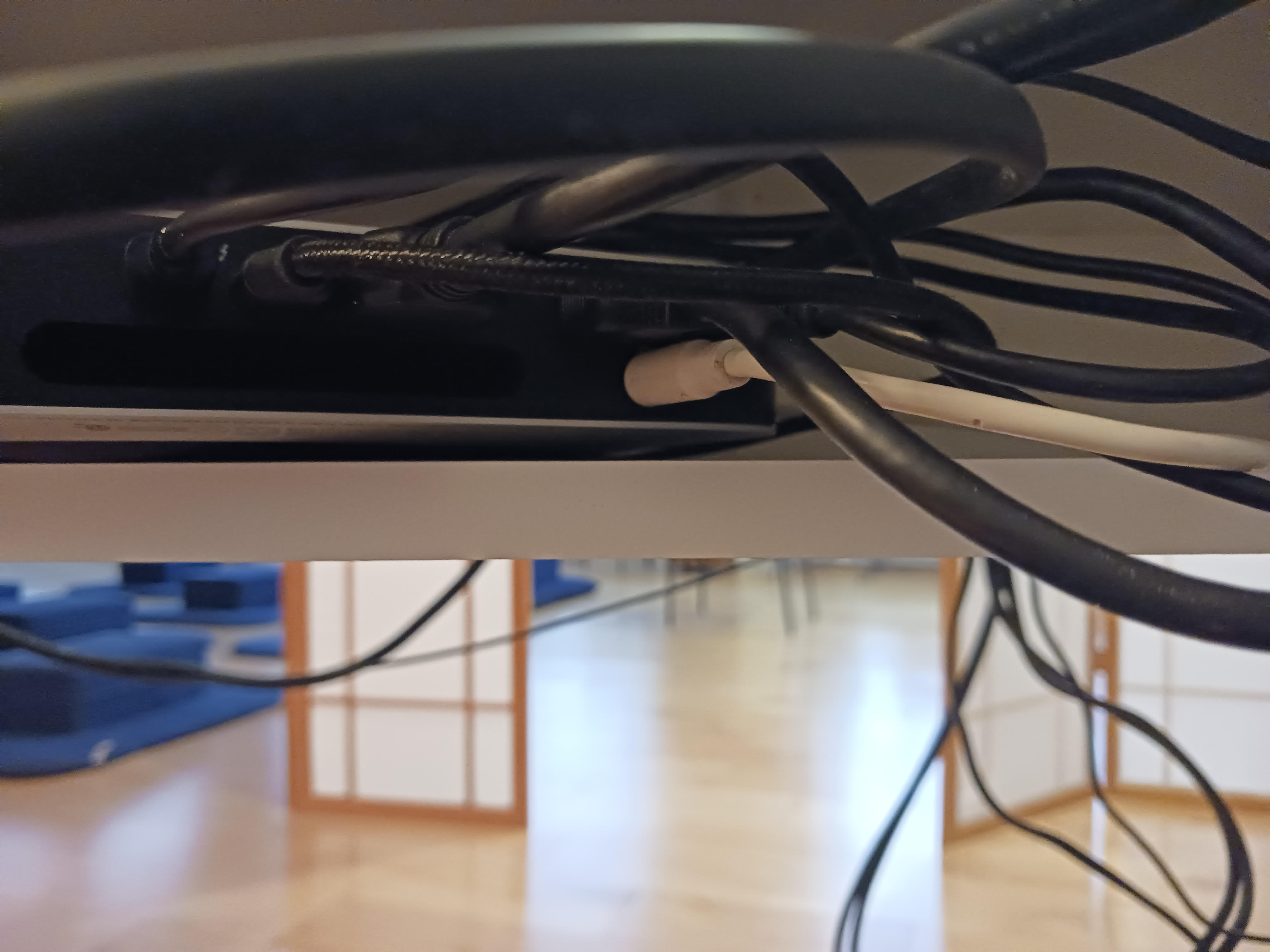

Sous la table aller à l'ordinateur

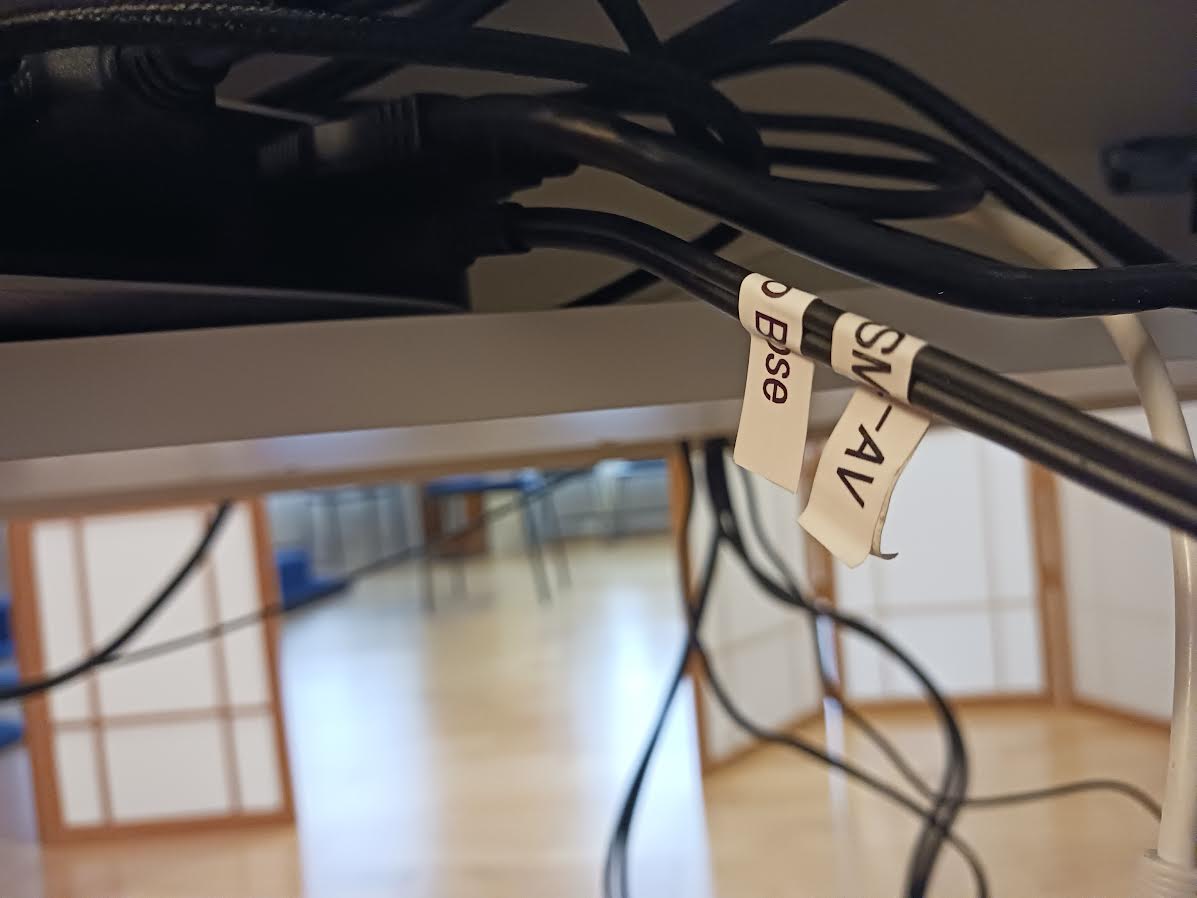

débrancher le fils blanc et le remplacer par le fils identifier SMTL_AV/ BOSE

Vous envoyer ainsi le son au speaker BOSE sous la télé.

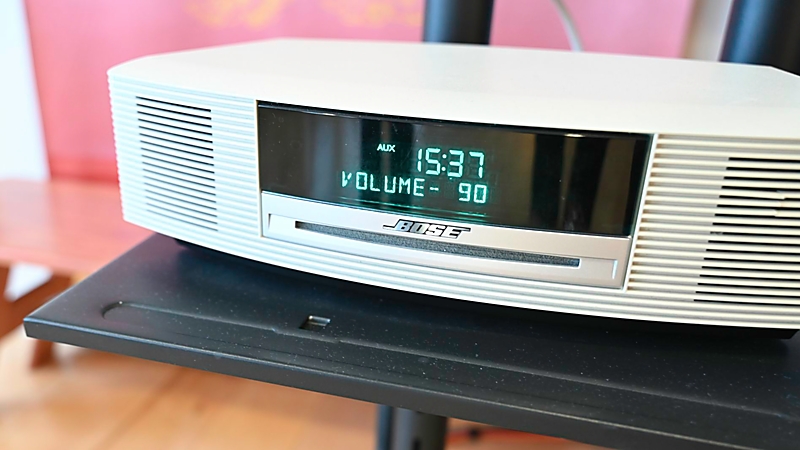

 Démarrer le système de son Bose avec sa télécommande: power, choisir aux, ajuster le son à 90.

Problèmes possibles : Image

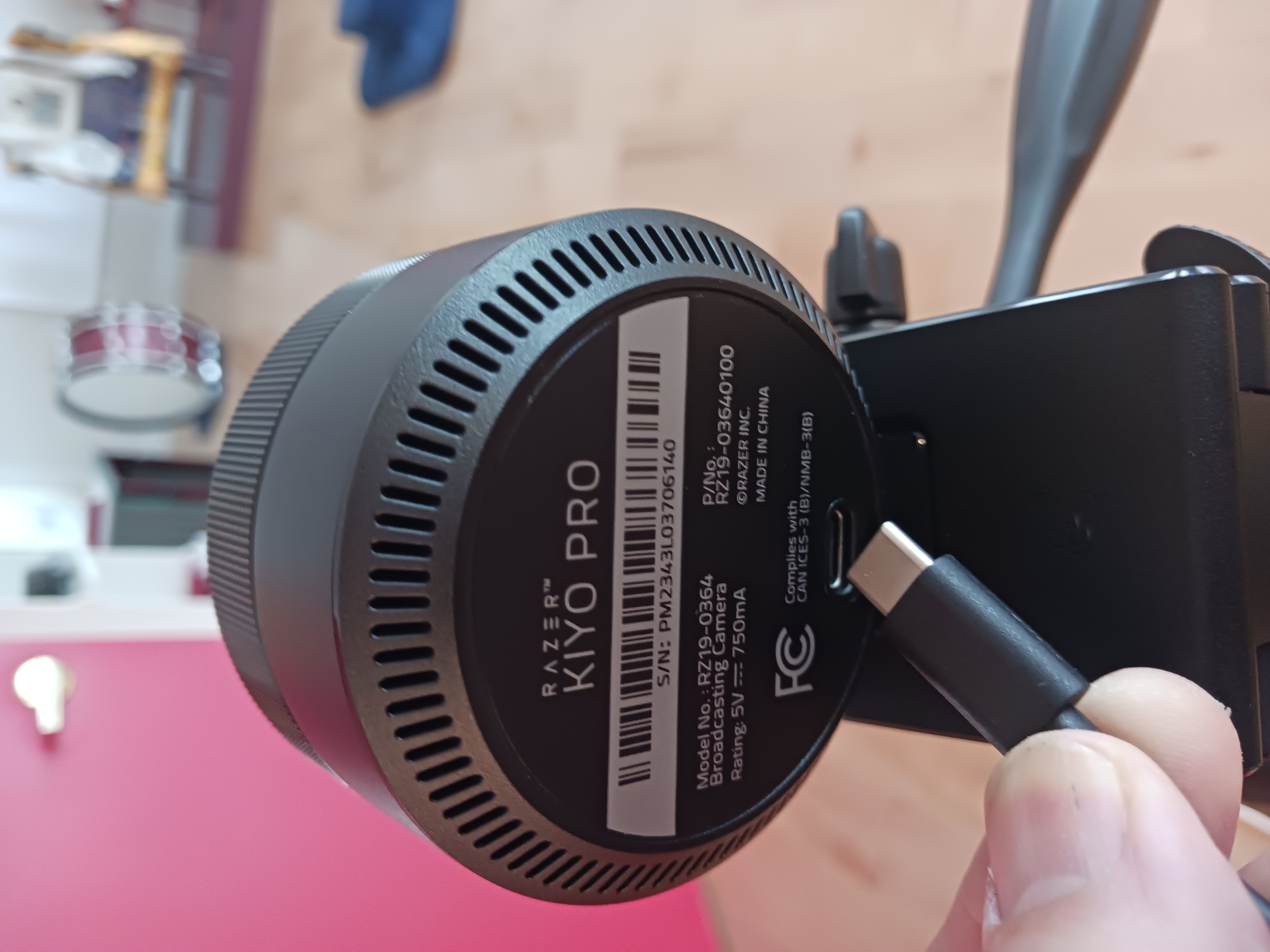

La petite caméra ne fonctionne pas ( pas d'image dans le contrôleur des caméras)

1- S'assurer que le connecteur HDMI est bien configurer

2- Pour régler le problème où identifier que celui-ci n'est pas la caméra mais en amont…

Il y a autre caméra dans le deuxième tiroir du petit meuble

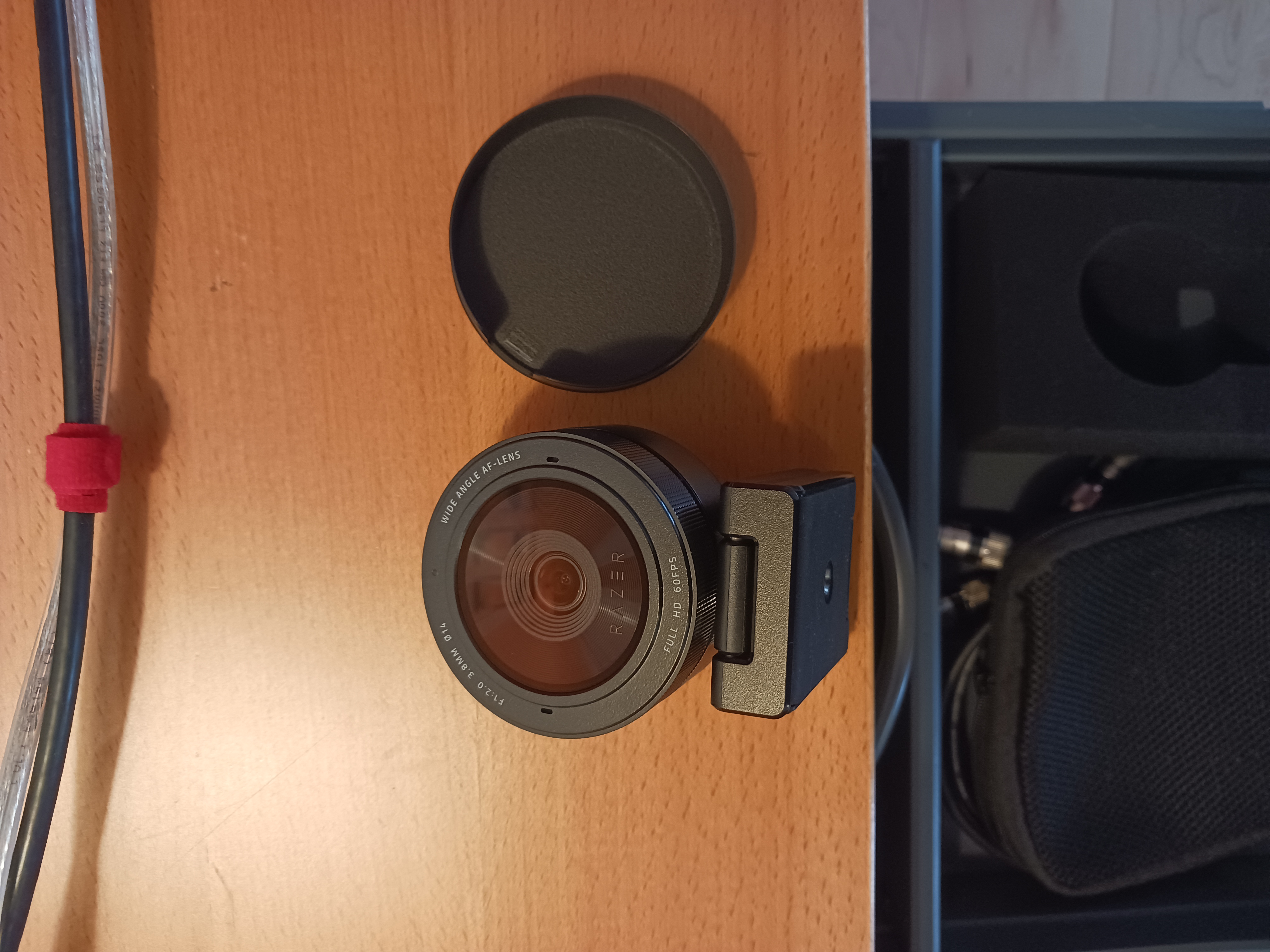

Prendre la petite caméra à droite dans le 2e tiroir, enlever le capuchon (le remettre dans le tiroir pour ne pas l'égarer).

Installer la petite caméra sur le trépied.

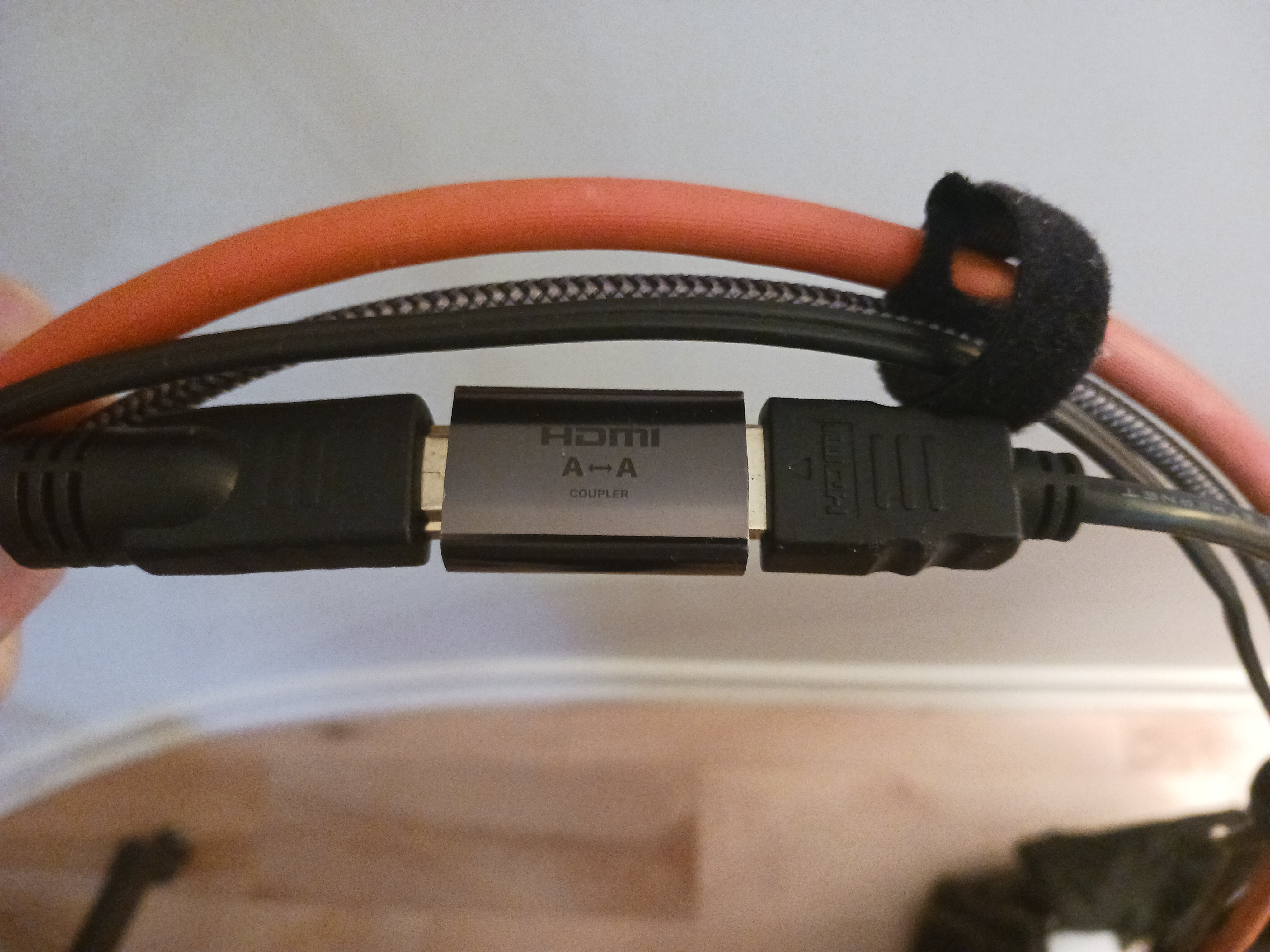

Brancher la petite caméra sur le connecteur HDMI. (photo #3)

2- La télévision ne fonctionne pas

Le grand câble qui relie la télé à la station est une succession de câbles branchés l'un dans l'autre s'assurer que toutes les connexions sont correct
